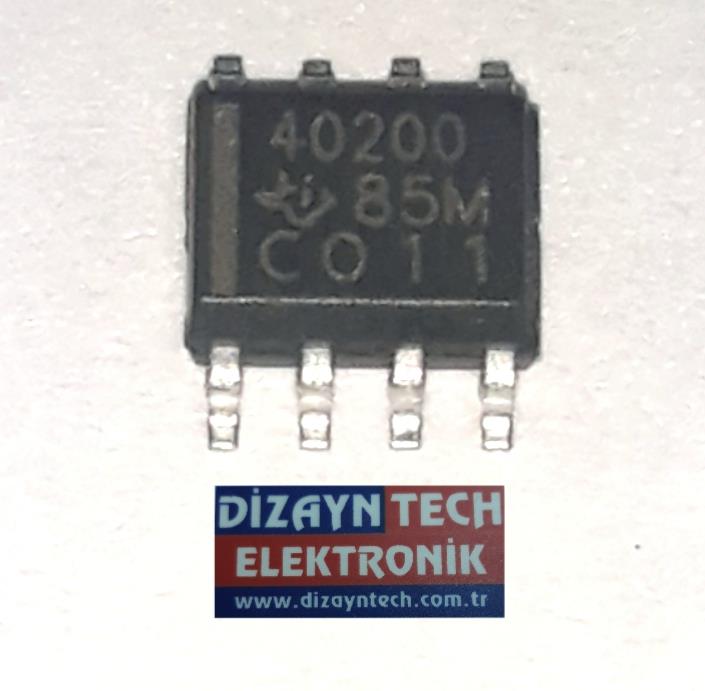

TPS40200 / TPS40200DR – Wide Input Buck Controller IC (SOP-8)

TPS40200, geniş giriş gerilimi aralığına sahip, non-synchronous buck (step-down) DC-DC controller entegresidir. Özellikle yüksek voltajlı SMPS sistemlerinde, endüstriyel güç kartlarında ve telekom uygulamalarında kullanılır.

Bu entegre Texas Instruments tarafından üretilmektedir.

Teknik Özellikler

?? 52V’a kadar giriş desteği ile yüksek voltaj uygulamalarında kullanılabilir

Servis ve Onarım Kullanım Alanları

Bu IC genellikle şu sistemlerde bulunur:

• Endüstriyel SMPS güç kartları


• Telekom güç modülleri


• LED sürücü devreleri


• DC-DC step-down regülatör kartları


• UPS ve güç dağıtım sistemleri

Servislerde Sık Görülen Arızalar

? Çıkış voltajının hiç oluşmaması
? PWM sinyalinin kaybolması
? MOSFET sürülmemesi
? Aşırı yük sonrası controller hasarı

Bu tür arızalarda mutlaka birlikte kontrol edilmelidir:

• High-side MOSFET (P-channel)


• Akım algılama direnci (shunt)


• Feedback hattı


• Gate sürücü yolu

Teknik Servis İçin Kritik Notlar

• Bu IC harici MOSFET ile çalışır (entegre içinde güç MOSFET yoktur)


• P-channel MOSFET kullanımı → tasarımda önemli farktır


• Current sense hattı (ISNS) arıza teşhisinde kritik noktadır


• Soft-start ve frekans ayarı harici komponentlerle belirlenir

Uygulama Notu

TPS40200:

• Yüksek giriş voltajından düşük voltaj üretmek için kullanılır


• Voltage-mode kontrol sayesinde stabil regülasyon sağlar


• Feed-forward kompanzasyon ile giriş değişimlerine hızlı tepki verir
