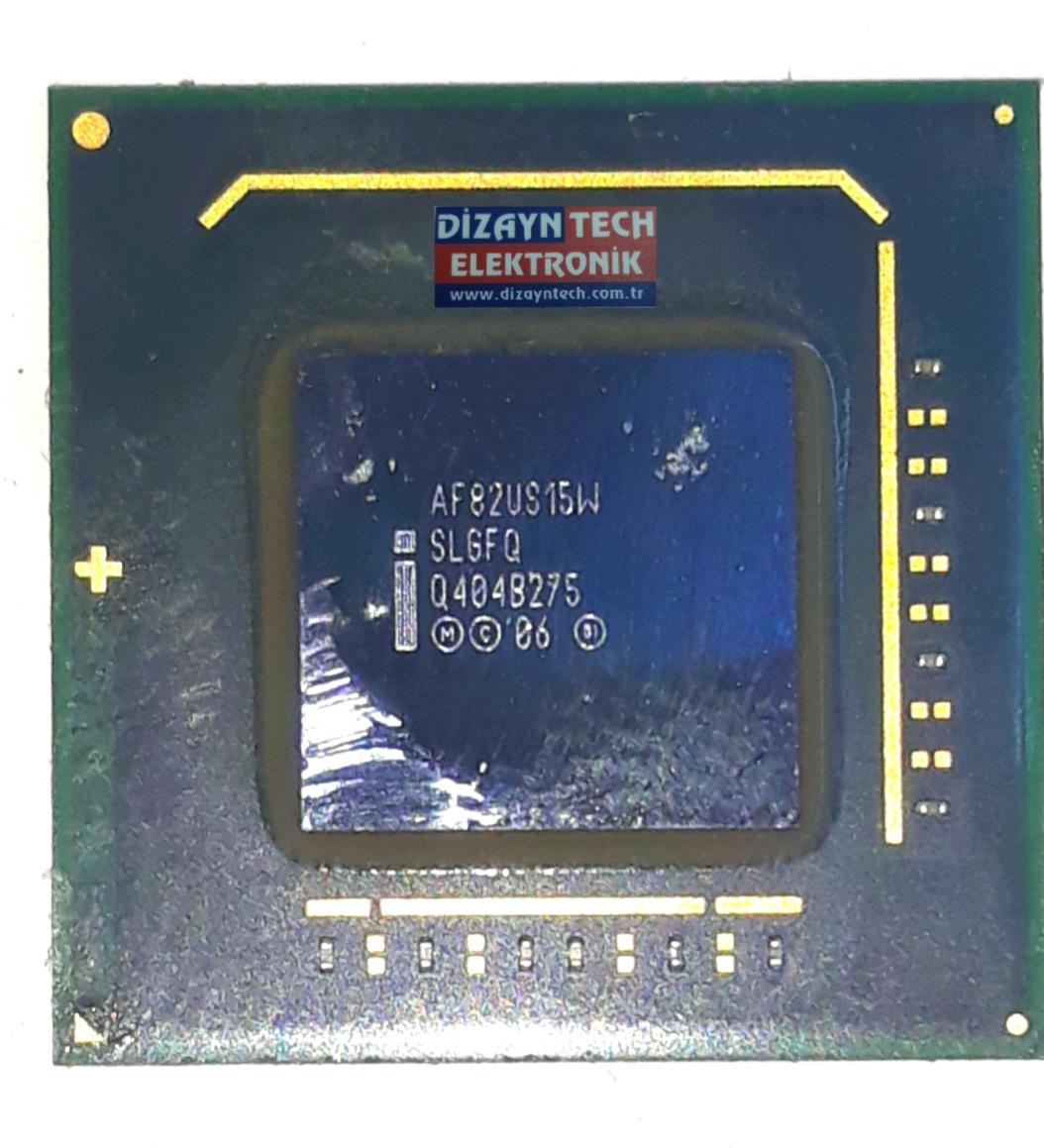

AF82US15W / AF82US15W SLGFQ – Intel® System Controller Hub (SCH) Chipset


AF82US15W (SLGFQ), Intel'in düşük güç tüketimli gömülü sistemler için geliştirdiği Intel® System Controller Hub US15W yonga setidir. Özellikle Intel Atom Z5xx serisi işlemcilerle birlikte kullanılan bu chipset; grafik birimi, bellek kontrolcüsü ve I/O kontrolcüsünü tek bir çip içerisinde birleştirir. Düşük enerji tüketimi sayesinde fan gerektirmeyen endüstriyel ve mobil sistemlerde yaygın olarak kullanılmıştır.



Teknik Özellikler





























































Özellik Değer / Açıklama
Ürün Kodu AF82US15W
S-Spec Kodu SLGFQ
Üretici Intel
Ürün Tipi System Controller Hub (SCH)
Paket Tipi FCBGA-1249
TDP 2.3W
Desteklenen İşlemciler Intel Atom Z5xx Serisi
Grafik Birimi Intel GMA 500
Bellek Desteği DDR2, maksimum 2 GB
Ekran Desteği Dual Display, LVDS, SDVO
Bağlantılar USB 2.0, PCI Express, SDIO, HD Audio
Kullanım Alanı Endüstriyel PC, HMI, Kiosk, Araç İçi Sistemler



US15W chipseti, grafik denetleyicisi, bellek kontrolcüsü ve I/O fonksiyonlarını tek çipte sunan yüksek entegrasyonlu bir çözümdür.



Kullanım Alanları


AF82US15W aşağıdaki cihazlarda yaygın olarak kullanılmaktadır:




  • Endüstriyel bilgisayarlar (IPC)




  • HMI operatör panelleri




  • POS terminalleri




  • Kiosk sistemleri




  • Medikal cihazlar




  • Araç içi multimedya sistemleri




  • Intel Atom tabanlı mini bilgisayarlar




  • Endüstriyel otomasyon kontrol kartları




Intel, bu chipseti özellikle fan gerektirmeyen gömülü sistemler için geliştirmiştir.



Servis ve Onarım Uygulamaları


Teknik servislerde AF82US15W arızaları genellikle şu belirtilerle görülmektedir:


? Görüntü oluşmaması


? Sistem açılışında donma


? USB veya PCIe hatalarının çalışmaması


? Bellek algılama sorunları


? Güç var ancak boot gerçekleşmemesi


? Aşırı ısınma sonrası chipset arızaları



Teknik Servis İçin Kritik Notlar




  • AF82US15W bir BGA chipsettir ve profesyonel BGA rework ekipmanı gerektirir.




  • Arıza teşhisinde öncelikle besleme hatları ve kristal osilatör kontrol edilmelidir.




  • Görüntü problemlerinde LVDS ve ekran bağlantıları da incelenmelidir.




  • Reballing işlemi öncesinde chipset sıcaklık analizi yapılması tavsiye edilir.




  • Intel Atom Z5xx platformlarında işlemci ve chipset birlikte değerlendirilmelidir.





Uyumlu Platformlar


Bu chipset genellikle:




  • Intel Atom Z510




  • Intel Atom Z520




  • Intel Atom Z530




  • Intel Atom Z540




işlemcileri ile birlikte kullanılmaktadır.



Datasheet (PDF)


AF82US15W (SLGFQ), Intel Atom Z5xx platformlarında kullanılan düşük güç tüketimli bir System Controller Hub (SCH) yonga setidir. Endüstriyel bilgisayarlar, HMI paneller ve gömülü sistemlerde karşılaşılan chipset arızalarının onarımında teknik servisler tarafından tercih edilen BGA yedek parçalardan biridir.


Pin yapısı, termal özellikler, desteklenen arayüzler ve referans tasarımlar için üretici datasheet dokümanını inceleyebilirsiniz.


Intel System Controller Hub US15W Product Brief


https://4ip.info/files/attachments/AF82US15W%20%28SLGFQ%29.pdf


Intel US15W Teknik Doküman (452 Sayfa)


https://www.datasheetarchive.com/?q=af82us15w


Intel Ürün Bilgileri


https://www.mouser.com/ProductDetail/Intel/AF82US15W-S-LGFQ
