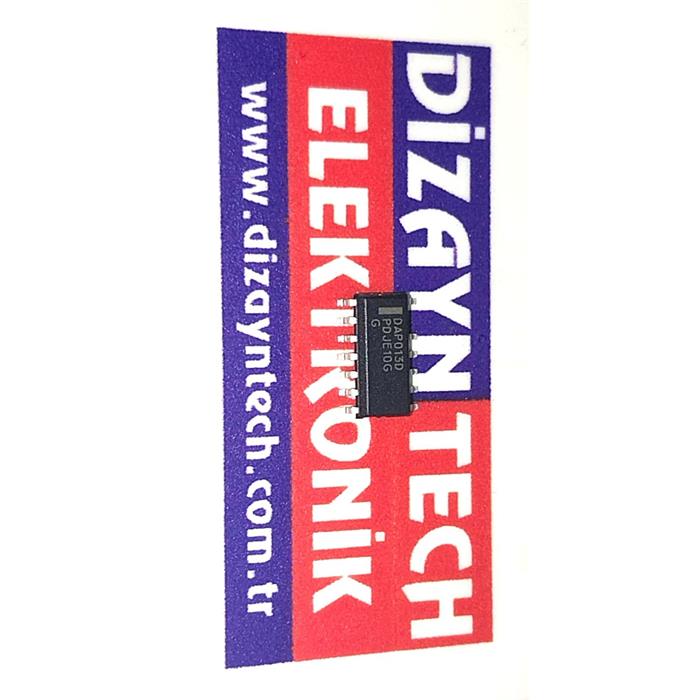

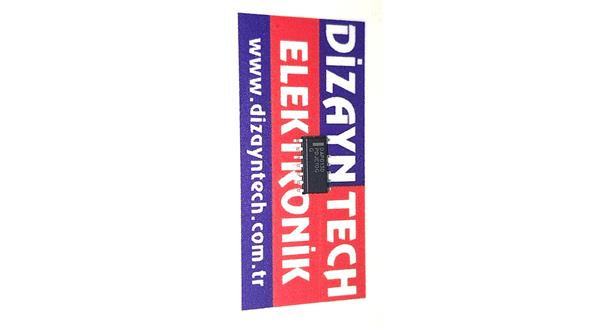

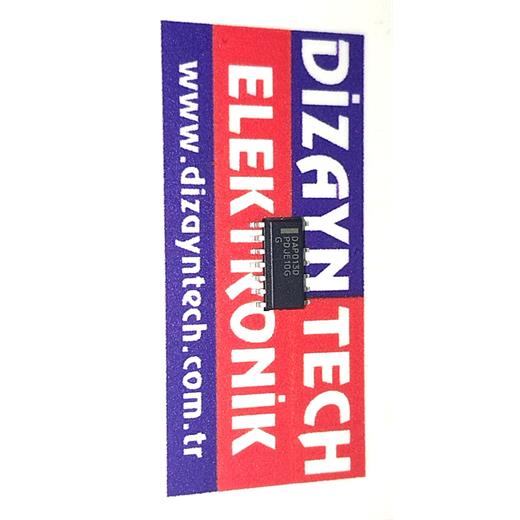

DAP013D / DAP013 – Offline Switching Power Supply Controller IC

DAP013D (DAP013), anahtarlamalı güç kaynaklarında (SMPS) kullanılan, dahili yüksek voltajlı MOSFET içeren PWM kontrol entegresidir. Özellikle LED TV güç kartları, adaptörler, set üstü kutular, monitörler ve çeşitli tüketici elektroniği cihazlarının standby besleme devrelerinde yaygın olarak kullanılmaktadır.

Kompakt yapısı ve düşük harici komponent ihtiyacı sayesinde birçok güç kartında tercih edilen bu entegre, primer tarafta enerji dönüşümünü kontrol ederek kararlı çıkış gerilimi oluşmasını sağlar.

Teknik Özellikler

Kullanım Alanları

DAP013 serisi aşağıdaki cihazlarda sıkça kullanılmaktadır:

• LED TV güç kartları

• LCD monitör güç kartları

• Uydu alıcıları

• Android TV Box cihazları

• Adaptör devreleri

• Şarj cihazları

• Küçük ev aletleri SMPS kartları

Servis ve Onarım Uygulamaları

Teknik servislerde DAP013D arızaları genellikle şu belirtilerle ortaya çıkar:

? Cihazın hiç açılmaması

? Standby LED'inin yanmaması

? Primer tarafta çalışma olmaması

? Sigorta atması

? Güç kartında periyodik tıklama sesi

? Düşük veya kararsız standby voltajı

Teknik Servis İçin Kritik Notlar

• Entegre arızalarında primer MOSFET yapısı da hasar görebilir.

• Başlatma direnci (startup resistor) mutlaka kontrol edilmelidir.

• Optokuplör ve TL431 geri besleme devresi ölçülmelidir.

• Primer elektrolitik kondansatörlerin ESR değerleri kontrol edilmelidir.

• Sigorta veya köprü diyot arızaları birlikte görülebilir.

Özellikle Vestel, Sunny, Axen, Regal, SEG, Awox ve benzeri platformlarda kullanılan güç kartlarında DAP013 serisine rastlanabilmektedir.

Arıza Tespitinde Kontrol Edilmesi Gerekenler

Datasheet (PDF)

DAP013 Datasheet

https://www.alldatasheet.com/datasheet-pdf/pdf/1133946/DIODES/DAP013.html

Alternatif Datasheet Kaynağı

https://www.diodes.com/assets/Datasheets/DAP013.pdf

Teknik pin yapısı, referans devreleri ve elektriksel karakteristikler için üretici datasheet dokümanını inceleyebilirsiniz.
