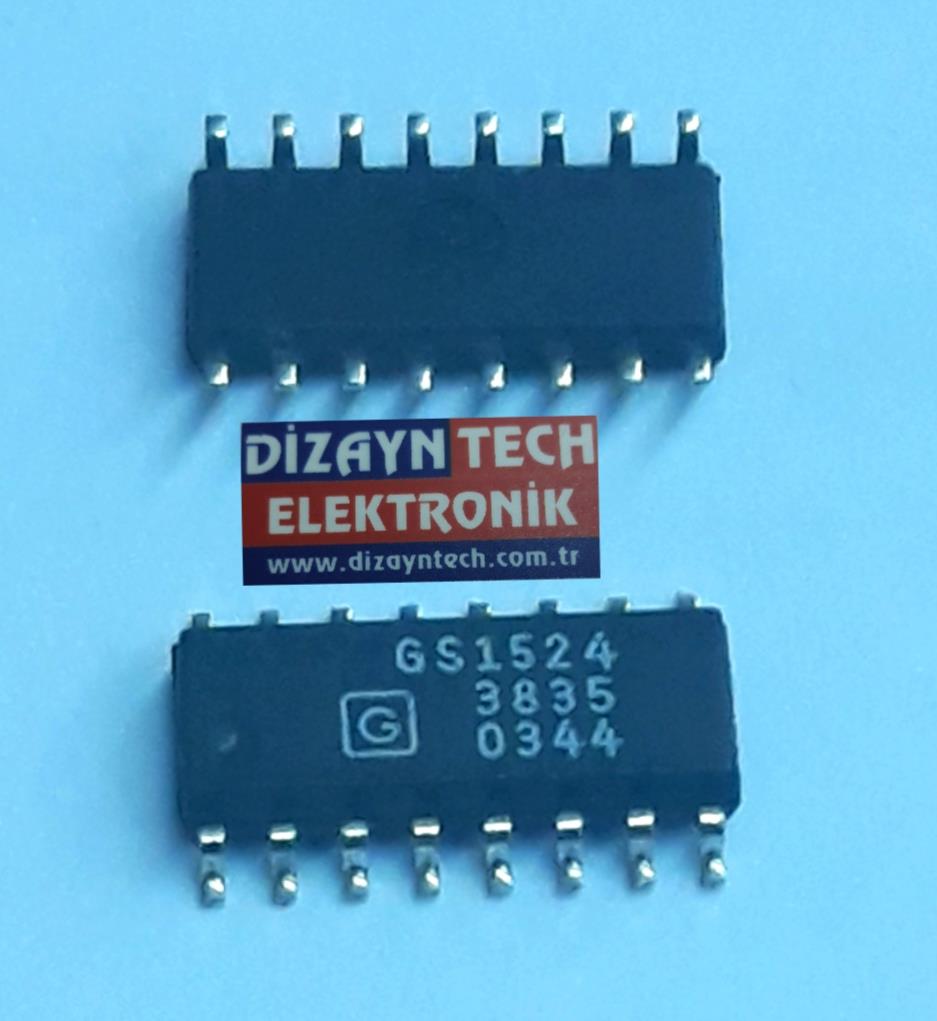

GS1524 / GS1524A SDI Equalizer & Reclocker Entegresi


GS1524 ve GS1524A, yüksek hızlı seri dijital video (SDI) sinyallerinin alınması, temizlenmesi ve yeniden zamanlanması için tasarlanmış profesyonel video arayüz entegreleridir. Yaygın olarak Semtech Corporation (eski adıyla Gennum) tarafından üretilmiştir.


Bu entegre, uzun koaksiyel kablo üzerinden gelen zayıflamış SDI sinyallerini equalize eder, gömülü saat bilgisini geri kazanır (Clock & Data Recovery - CDR) ve sinyali düşük jitter ile yeniden üretir (reclocking).



Teknik Özellikler

















































Özellik Değer / Açıklama
Ürün Kodu GS1524 / GS1524A
Üretici Semtech (Gennum)
Fonksiyon SDI Equalizer & Reclocker
Desteklenen Standartlar SD-SDI (270 Mbps), HD-SDI (1.485 Gbps)
Equalization Adaptif kablo eşitleme
Clock Recovery Dahili CDR (Clock & Data Recovery)
Çıkış Özelliği Düşük jitter, yeniden zamanlanmış SDI çıkışı
Kullanım Amacı SDI video alıcı katı
Uygulama Alanları Broadcast, video dönüştürücü, test ekipmanları, medikal görüntüleme




Kullanım Alanları


GS1524 / GS1524A aşağıdaki sistemlerde yaygın olarak kullanılır:


• Broadcast ve Profesyonel Video Sistemleri




  • TV yayın ekipmanları




  • Stüdyo kamera altyapıları




  • Video router ve switcher sistemleri




• SDI Giriş Katı Gerektiren Cihazlar




  • SDI → HDMI dönüştürücüler




  • SDI → Fiber dönüştürücüler




  • Video capture kartları




• Endüstriyel ve Tıbbi Görüntüleme




  • Makine görüş sistemleri




  • Medikal görüntüleme cihazları




  • SDI tabanlı güvenlik kameraları




• Test ve Ölçüm Cihazları




  • SDI analizörleri




  • Broadcast ölçüm ekipmanları





Ne İşe Yarar?


Uzun kablo mesafelerinde SDI sinyallerinde:




  • Zayıflama




  • Jitter artışı




  • Veri hataları




oluşabilir.


GS1524 / GS1524A bu sinyali:




  1. Equalize eder




  2. Saat bilgisini geri kazanır




  3. Temiz ve kararlı bir SDI çıkışı üretir




Bu sayede görüntüde bozulma, kararma ve senkron hataları engellenir.



Teknik Not


Bu entegre genel amaçlı yüksek hızlı veri sürücüsü değildir. Ethernet, USB, PCIe gibi protokoller için uygun değildir. SMPTE uyumlu SDI video sinyalleri için optimize edilmiştir.



Datasheet


Ürünün detaylı teknik özellikleri için resmi datasheet dokümanını inceleyebilirsiniz:
https://www.alldatasheet.com/datasheet-pdf/pdf/660007/GENNUM/GS1524A.html
