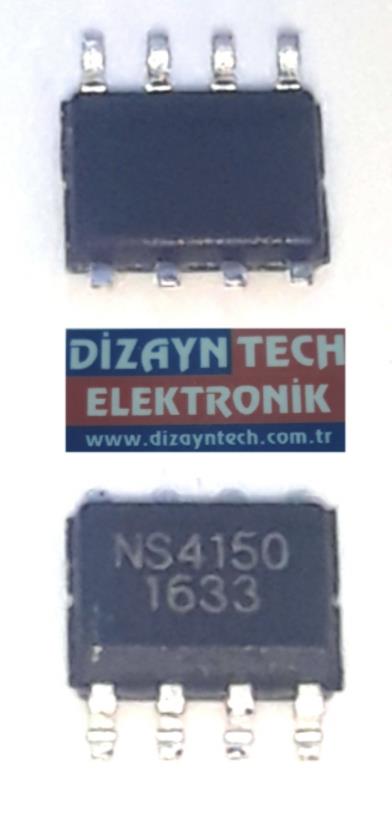

NS4150 / NS4150B – 3W Class-D Audio Amplifier IC (SOP-8)

NS4150 / NS4150B, düşük güç tüketimli cihazlarda kullanılan Class-D mono ses amplifikatör entegresidir. Özellikle taşınabilir elektroniklerde hoparlör sürmek için tasarlanmış olup yüksek verimlilik ve düşük EMI özellikleri ile öne çıkar.

Bu IC genellikle Bluetooth hoparlörler, küçük amplifikatör kartları ve multimedya cihazlarında bulunur.

Teknik Özellikler

?? 5V beslemede 4Ω hoparlörde yaklaşık 3W çıkış sağlar

Servis ve Onarım Kullanım Alanları

Bu entegre genellikle şu cihazlarda bulunur:

• Bluetooth hoparlörler
• Taşınabilir ses sistemleri
• TV / monitör küçük amplifikatör kartları
• MP3 / MP4 oynatıcı devreleri
• Mini amplifikatör modülleri

Servislerde Sık Görülen Arızalar

? Seste tamamen kesilme (çıkış yok)
? Distorsiyon / patlak ses
? IC aşırı ısınması
? Hoparlörde cızırtı / dengesiz çıkış

Bu arızalarda birlikte kontrol edilmesi gerekenler:

• Hoparlör (4Ω / 8Ω yük durumu)
• Besleme hattı (3–5V stabil mi)
• Giriş kapasitörleri
• PCB üzerindeki çıkış yolları

Teknik Servis İçin Kritik Notlar

• Class-D yapı → çıkışta osiloskop ile PWM sinyal görülür (normaldir)
• Filterless tasarım → harici bobin kullanılmaz
• Yanlış besleme (örn: 9V verilmesi) IC’yi doğrudan yakar
• NS4150 ve NS4150B genellikle birbirinin muadili olarak kullanılabilir

Uygulama Notu

NS4150 serisi:

• Yüksek verimlilik (%90’a kadar) sayesinde düşük ısınma sağlar
• EMI bastırma teknolojisi ile ekstra filtre gerektirmez
• Küçük PCB alanı gerektirdiği için kompakt cihazlarda tercih edilir

Datasheet (PDF) Linkleri

?? NS4150 Datasheet indir
https://www.alldatasheet.com/datasheet-pdf/pdf/1131841/ETC1/NS4150.html

?? NS4150B Datasheet indir
https://datasheet4u.com/datasheets/Nsiway/NS4150B/1544751

?? Alternatif Datasheet (indirilebilir)
https://datasheet.es/products/buy.php?item=NS4150
