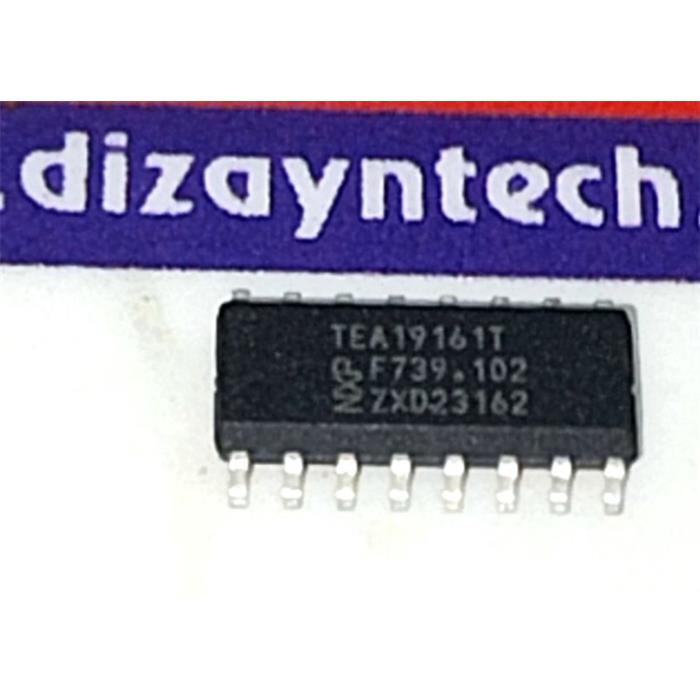

TEA19161 / TEA19161T – LLC Resonant Controller IC (SMPS)

TEA19161T, yüksek verimli güç kaynakları için geliştirilmiş dijital LLC resonant kontrol entegresidir. Özellikle modern SMPS tasarımlarında (TV PSU, adaptör, PC güç kaynakları) primary-side rezonans kontrolü sağlar.

Üretici: NXP Semiconductors

Bu IC genellikle:

• TEA19162 (PFC controller)


• TEA1995 (SR controller)

ile birlikte çalışarak komple yüksek verimli güç kaynağı oluşturur.

Teknik Özellikler

?? Yüksek verimli rezonant güç kaynakları için dijital kontrol sağlar

Servis ve Onarım Kullanım Alanları

Bu IC genellikle aşağıdaki kartlarda bulunur:

• LED TV power board (özellikle Vestel / Philips / LG PSU’lar)


• Laptop adaptörleri


• ATX güç kaynakları


• Endüstriyel SMPS modülleri

Servislerde Sık Görülen Arızalar

? Güç kaynağının hiç başlamaması
? Standby var, ana çıkış yok
? PWM / gate sürüş sinyali oluşmaması
? Burst mode’da takılı kalma

Bu arızalarda birlikte kontrol edilmesi gerekenler:

• LLC MOSFET’ler (half-bridge)


• PFC katı (TEA19162 varsa)


• SR controller (secondary side)


• Startup / VCC hattı

Teknik Servis İçin Kritik Notlar

• Bu IC tek başına çalışmaz, genellikle PFC + SR ile kombinedir


• Primary taraf ölçümleri yüksek gerilim içerir (400V DC) → dikkat


• Gate sinyalleri osiloskop ile kontrol edilmelidir


• LLC devrelerde yanlış komponent değişimi cihazı tekrar arızaya götürür

Uygulama Notu

TEA19161:

• LLC rezonant topoloji ile yüksek verim (%90+) sağlar


• Düşük yükte burst mode ile enerji tasarrufu sağlar


• Dijital kontrol sayesinde farklı yük koşullarına hızlı adapte olur

Datasheet (PDF) Linkleri

?? TEA19161T Datasheet indir (NXP – 44 sayfa)
https://www.alldatasheet.com/datasheet-pdf/pdf/1087994/NXP/TEA19161T.html

?? Alternatif Datasheet (Rev. 2.2)
https://www.alldatasheet.com/datasheet-pdf/pdf/1531979/NXP/TEA19161T.html

?? Detaylı teknik açıklama (PDF)
https://datasheet4u.com/datasheet/NXP/TEA19161T-1376879
