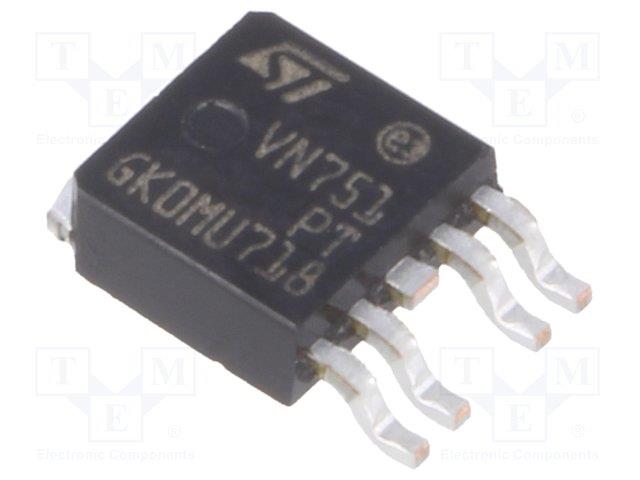

VN751 / VN751PT – High-Side Driver IC (Otomotiv Güç Anahtarlama Entegresi)

VN751, yükleri yüksek taraftan (high-side) anahtarlamak için tasarlanmış akıllı güç anahtarı (high-side driver IC) entegresidir. Özellikle otomotiv elektroniği, endüstriyel kontrol sistemleri ve güç dağıtım kartlarında kullanılır.

Bu entegre STMicroelectronics üretimidir ve dahili koruma devreleri sayesinde güvenli anahtarlama sağlar.

Teknik Özellikler

Servis ve Onarım Kullanım Alanları

Bu IC genellikle aşağıdaki sistemlerde bulunur:

• Otomotiv ECU kartları


• Body control module (BCM)


• Röle yerine kullanılan elektronik anahtarlama devreleri


• Endüstriyel yük sürücü kartları


• Solenoid, motor ve lamba sürücü devreleri

Servislerde Sık Görülen Arızalar

? Çıkışta sürekli açık kalma (short)
? Yükün hiç çalışmaması
? Aşırı ısınma
? Kısa devre sonrası IC hasarı

Bu arızalarda birlikte kontrol edilmelidir:

• Yük (motor, lamba, solenoid)


• Besleme hattı (12V / 24V)


• Giriş kontrol sinyali


• PCB üzerindeki koruma diyotları

Teknik Servis İçin Kritik Notlar

• Bu IC mekanik röle yerine kullanılır


• Kısa devre durumunda iç koruma devreleri devreye girer


• Sürekli arıza tekrar ediyorsa yük tarafı mutlaka incelenmelidir


• VN751 ve VN751PT genellikle aynı fonksiyonel yapıdadır (paket farkı olabilir)

Uygulama Notu

VN751:

• Mikrodenetleyici ile doğrudan kontrol edilebilir


• Yükü yüksek taraftan anahtarlayarak sistem güvenliğini artırır


• Otomotiv standartlarına uygun dayanıklılık sunar

Datasheet (PDF) Linkleri

?? VN751 Datasheet indir (STMicroelectronics)
https://www.st.com/resource/en/datasheet/vn751.pdf

?? Alternatif Datasheet (Alldatasheet)
https://www.alldatasheet.com/datasheet-pdf/pdf/22655/STMICROELECTRONICS/VN751.html

?? VN751PT Teknik Doküman
https://www.alldatasheet.com/datasheet-pdf/pdf/22656/STMICROELECTRONICS/VN751PT.html
